唐山钢铁重机装备35kV电炉负荷电能质量难题解决！ SVC无功补偿装置成功投运

唐山钢铁集团重机装备有限公司（以下简称“唐钢重机”）针对35kV电炉负荷长期存在的电能质量问题，企业通过系统性技术升级，于2025年7月7日正式投运一套SVC无功补偿装置。经运行监测，该装置有效解决了电炉运行中的无功波动、电压闪变及谐波超标问题，标志着企业电能质量管理迈入智能化、新阶段，为高负荷生产设备的稳定运行提供了坚实保障。

作为钢铁冶炼核心环节，电弧炉因工作特性对电能质量要求极高——其运行时负荷变化剧烈（从几十安培到数万安培瞬时切换），易引发无功功率大幅波动，导致电网电压闪变（电压短时骤升骤降）、功率因数降低（增加电网损耗），同时伴随大量高次谐波（如3次、5次、7次等），不仅影响电炉自身加热效率与电极控制精度，还可能干扰同母线其他设备的正常运行，甚至威胁电网安全稳定。

“此前，35kV电炉负荷区域的功率因数长期徘徊在0.85以下（国家标准要求≥0.9），电压波动幅度超±5%（行业标准要求≤±3%），谐波电流畸变率（THD）峰值达12%（国标限值通常为5%-8%）。”唐钢重机设备能源部负责人介绍，“这些问题直接导致电炉能耗增加约8%-10%，电极消耗量上升，设备故障率同比高出15%，成为制约产线效率提升的‘隐形瓶颈’。”

为系统性解决这一难题，唐钢重机联合中电基业设计团队，针对35kV电炉负荷的动态特性（如短网阻抗大、谐波频谱复杂、响应时间要求毫秒级），开展专项技术攻关与方案设计。

SVC装置凭借动态响应快（毫秒级）、调节连续平滑、谐波抑制能力强的优势。项目设计负责人介绍，本次投运的SVC装置采用“晶闸管控制电抗器（TCR）+固定电容器（FC）”经典拓扑结构，核心组件包括：

TCR支路：通过调节晶闸管触发角，实时控制电抗器的无功输出，跟踪电炉负荷的无功波动；

FC支路：提供固定容性无功基础，与TCR动态调节配合，实现系统无功功率的“粗调+精调”；

滤波支路：针对性设计2次、3次、4次、5次滤波支路，同步提升功率因数。

装置设计容量40Mvar，响应时间≤10ms，可实现电炉负荷全工况下的无功功率动态平衡，并将电压波动控制在±2.5%以内，谐波电流畸变率降至3%以下，满足《GB/T 12326-2008 电能质量 电压波动和闪变》《GB/T 14549-1993 电能质量 公用电网谐波》等国家标准要求。

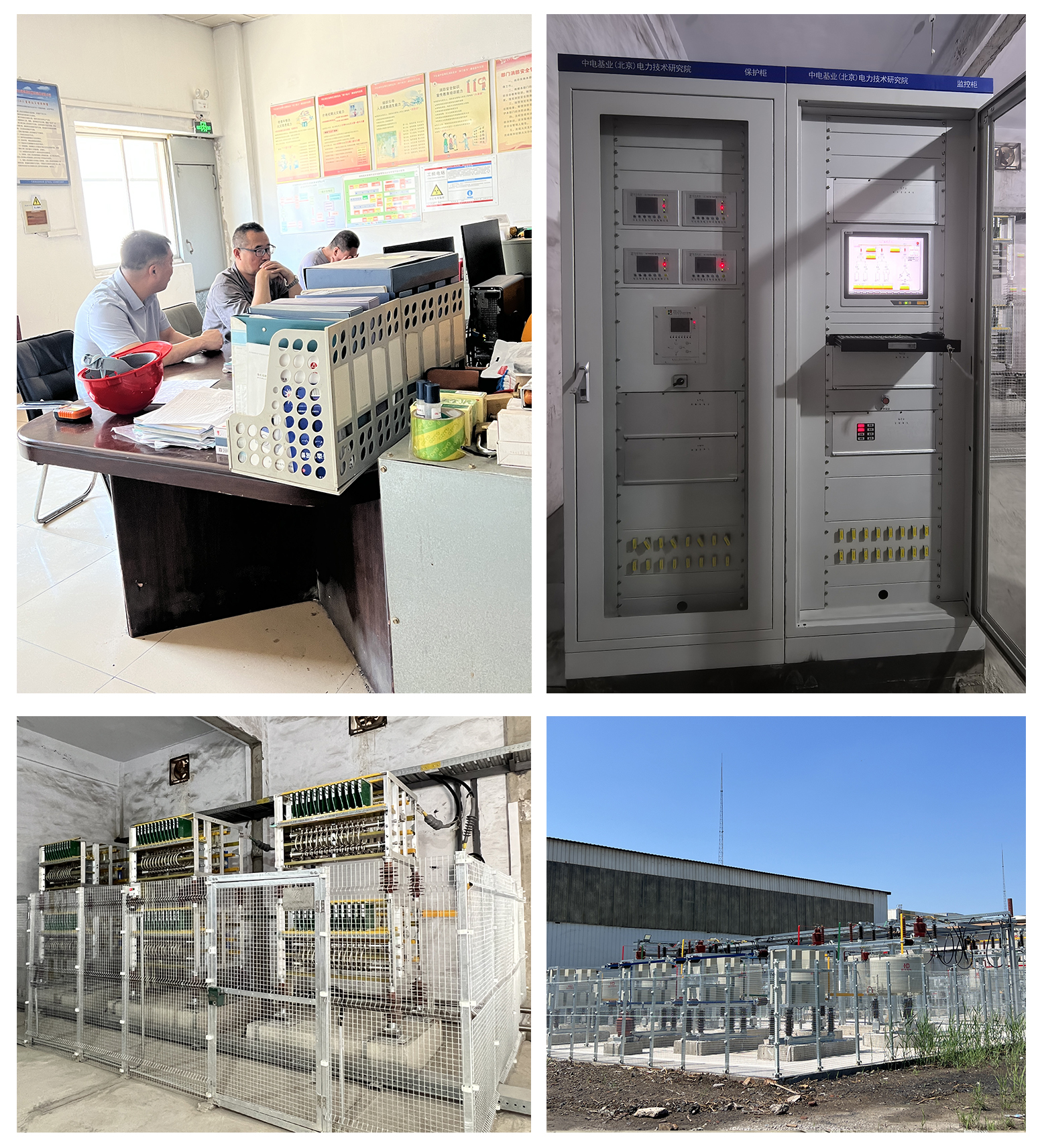

7月7日，经过前期调试与联调测试，SVC装置正式投入35kV电炉负荷母线运行。运行首月数据显示：

电能质量显著改善：功率因数稳定在0.95以上（峰值达0.98），谐波电流畸变率控制在2.5%-3%区间，各项指标均优于国标及企业内控标准；

设备运行更稳定：电炉电极自动调节系统响应精度提升，加热均匀性改善，吨钢冶炼电耗下降约50-80kWh（降幅约3%-5%），电极消耗量环比减少约7%；

电网交互更友好：母线电压波动对周边轧机、除尘等设备的影响基本消除，同期电网故障报警次数下降90%，为产线协同作业提供了稳定电力环境。

SVC装置投运后，电炉操作工明显感觉“电压更稳了，电极升降控制，冶炼周期缩短了约2-3分钟/炉。”炼钢车间主任现场反馈，“更重要的是，设备故障率降低后，检修频次减少，为完成年度产量目标提供了有力支撑。”
