SVC

主要技术参数：
额定电压： 6kV、10kV、35kV
额定频率： 50Hz；
额定容量： <300Mvar；
动态调节范围：0～300；
整机响应时间：≤20ms；
控制系统： DSP全数字化控制器
控制方式：恒无功功率、恒电压模式；
晶闸管触发方式：光纤触发；
调节方式：三相调节/分相调节。
产品概述：

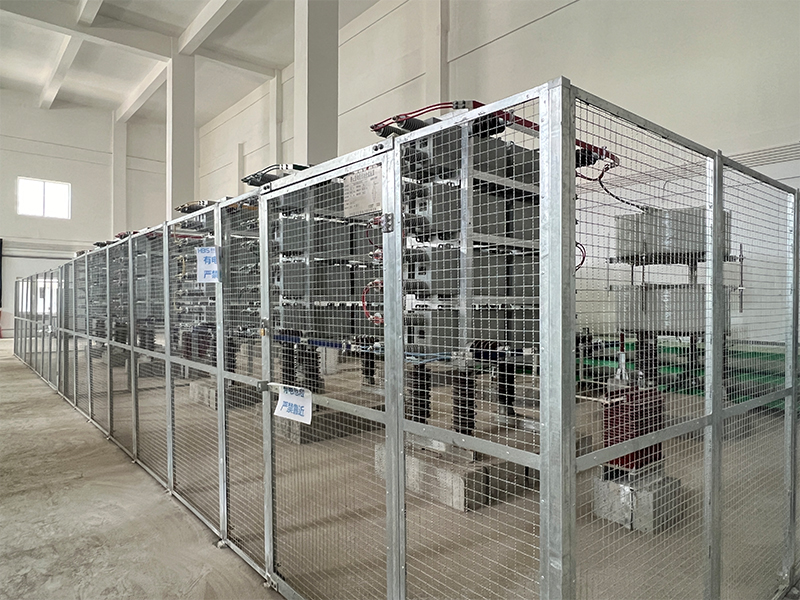

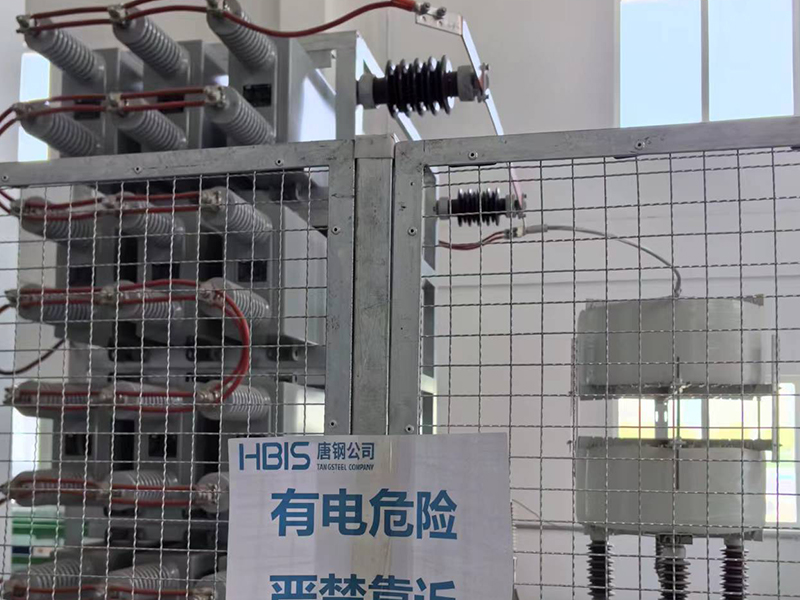

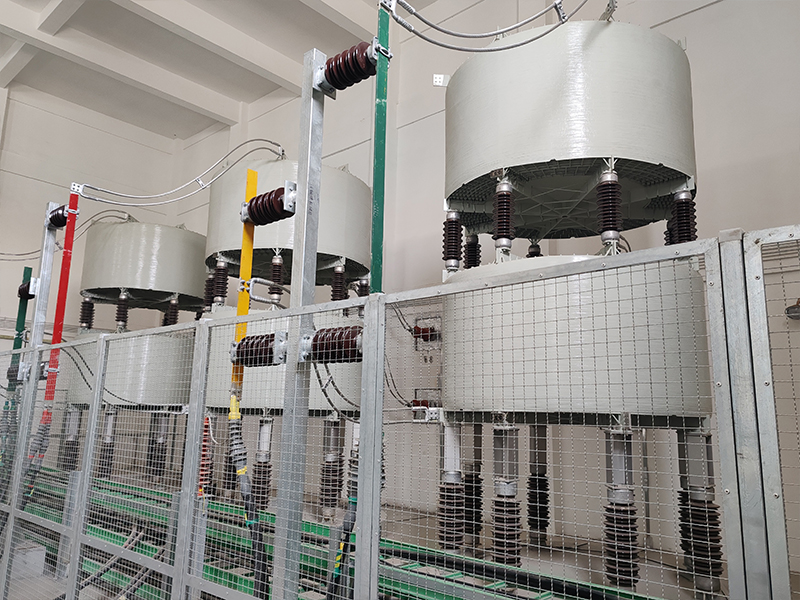

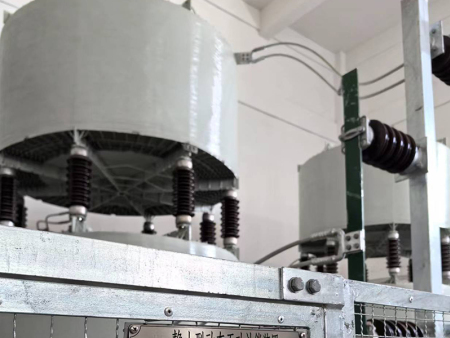

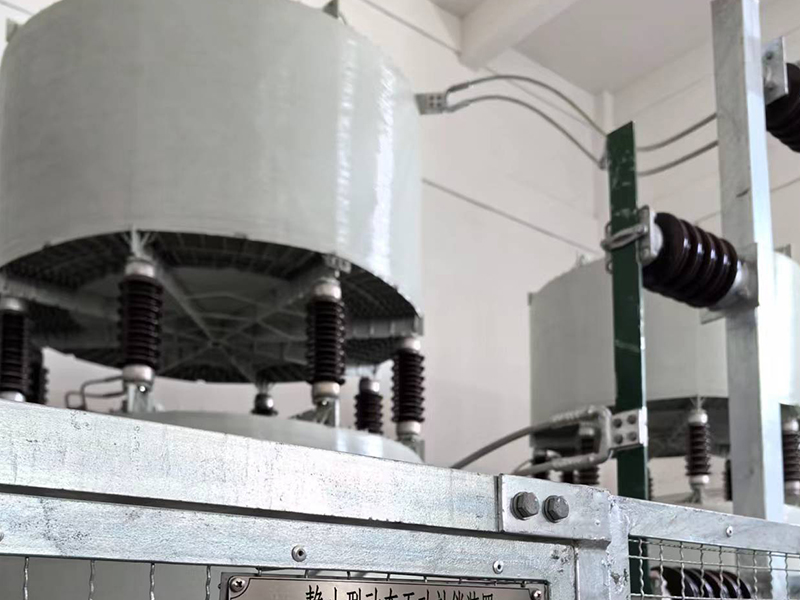

高压静止无功补偿装置（SVC）一般由固定电容器组（FC）、可调电抗器及控制系统组成。可调电抗器分为两种不同类型：（1）晶闸管控制电抗器（Thyristor Controlled Reactor，简称TCR）；（2）磁控电抗器（Magnetically Controlled Reactor，简称MCR）。
工作原理：SVC在工业应用中，它主要以抑制闪变、提高电网的功率因数、滤除负荷的谐波、消除三相不平衡电流、改善电网运行电能质量为主要控制目标；在电力系统输电网应用中，以稳定系统电压、提高线路输送能力，阻尼功率振荡，提高电力系统稳定性为主要控制目标。
