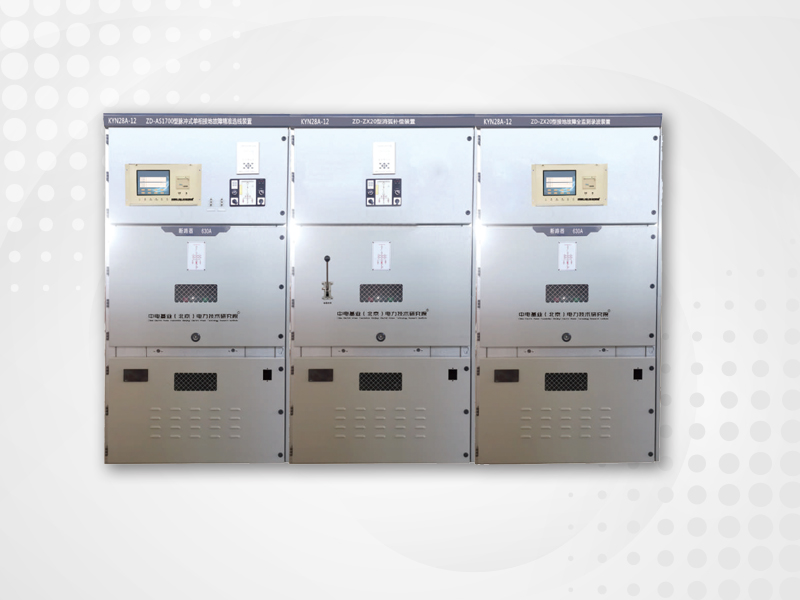

ZD-DZX20系列单相接地故障综合处理装置

概述

       当前在6~66kV中压供电系统中，针对系统发生单相接地故障的安全保护及处理，目前市场上所有对单相接地故障进行消弧保护的装置，均存在各种缺点和弊端、对单相接地故障的保护处理功能单一等问题，特别是对故障选线的准确率影响非常大，对保证发生故障后的稳定持续供电保障差，对特殊狭小空间解决装置安装占用空间问题等方面。

      基于当前各种消弧保护处理装置存在的问题，结合我公司多年在该领域的知识、近二十年的产品现场应用经验等优势潜心研发，精心设计，最终研发完成“ZD-DZX20系列单相接地故障综合处理装置”。

功能说明

       ◆ 电容电流自动实时跟踪测量功能;

       ◆ 消弧线圈自动跟踪补偿处理功能，消弧线圈采用磁控式随调补偿方式;

       ◆ 配置AS170型选线系统，同时解决了电网系统多层级电站（即带二级或三级开闭所）选线的难题;

       ◆ 处理接地故障选线功能，可监测出线柜的路数可达72路（标准型监测42路）;

可选配接地故障线路跳闸功能以及延时跳闸功能;

接地故障状态分析功能，可识别10秒以内的瞬时接地及超过10秒的性接地;

       ◆ 安全可靠的“故障相判相”功能，可快速识别接地故障相;

       ◆ 快速将故障做金属接地功能，同时配置了故障相金属接地保护缓冲系统；

       ◆ 在系统发生单相接地故障的第一时间首进行及时的消弧线圈补偿，将系统中的故障电流补偿到的安全值。在装置通过对接地故障超过10秒的监测后会将故障相做金属接地处理，同时将消弧线圈退出;

       ◆ 配置的消弧线圈分为2小时标准长期补偿输出的消弧线圈和20秒短时补偿的消弧线圈;

       ◆ 可选配故障加测及录波功能；

       ◆ 现场安装结构有多种形式或选，即∶可以采用箱式外壳形式、标准高压柜结构形式等，装置可以独立安装于户内、户外，可以直接与现场开关柜并柜安装，可以将一次部分，控制部分集成在一起设计安装，也可以对二次部分进行组屏形式，将一、二次部分分开安装。安装形式灵活多样，方便简洁，美观大方﹔

       ◆ 成套装置设计可以直接与系统电源连接，不需要额外再提供电源介入的专用开关柜;

       ◆ 该成套装置既可多功能整体供货，也可以分解为独立的消弧补偿装置、独立的选线装置、以及可扩展带中性点小电阻接地模式的接地故障综合处理装置。

产品特点

       ◆ 灭弧效果好︰消弧线圈和金属触点接地转移装置的配合使用，可进一步提升灭弧效果，使得绝缘可恢复故障的灭弧率更高。

       ◆ 选线准确︰通过配套“脉冲式助选电流增量装置”及ZD-AS1700选线方法，提升选线准确率。

       ◆ 安全可靠性高︰消弧线圈补偿可使故障电流降，保证进行故障相金属接地转移故障电流时，不受到大故障电流的危害而损坏设备，再配合故障相接地缓冲装置，吸收转移瞬间的能量，真正做到了安全可靠。

       ◆ 运行流畅∶组合成一个系统后，三个模块间配合更加流畅自如，无逻辑冲突，规避死区，可解决各种类型的单相接地故障。

       ◆ 节约空间:消弧线圈和金属触点接地转移装置的配合使用，降低了消弧线圈设计容量，使体积更小，节约空间，用户安装更便捷。

       ◆ 录波功能∶装置的整体体积更小，节约的空间可以配置更录波装置，使故障分析更数据化。

       ◆ 可扩展选择对接地故障做自动跳闸处理∶对确定的接地故障线路直接自动跳闸切除，同时故障线路跳闸带延时跳闸处理功能，延时时间可自由设置。

       ◆ 装置可灵活性组合使用:ZD-DZX20系列单相接地综合处理装置可以整套装置应用于供电系统中来对系统发生单相接地故障的监测处理并保护系统安全稳定运行。同时装置还可以按各功能单元来单独应用，即可以单独分为:

       ★ ZD-AS1700型脉冲式单相接地故障选线装置

       ★ ZD-ZX20型消弧补偿装置

       ★ ZD-ZX20型消弧补偿及接地选线装置

       ★ ZD-Zx20型接地故障全监测录波装置

       ◆ 多种功能、数据上云︰拥有故障录波功能、信息打印功能、数据存储功能、人性化操作功能、数据通讯及无线通讯功能，并且根据用户需求还可为其搭建后台服务器，建立数据云平台功能，让用户足不出户即可对现场情况了如指掌。

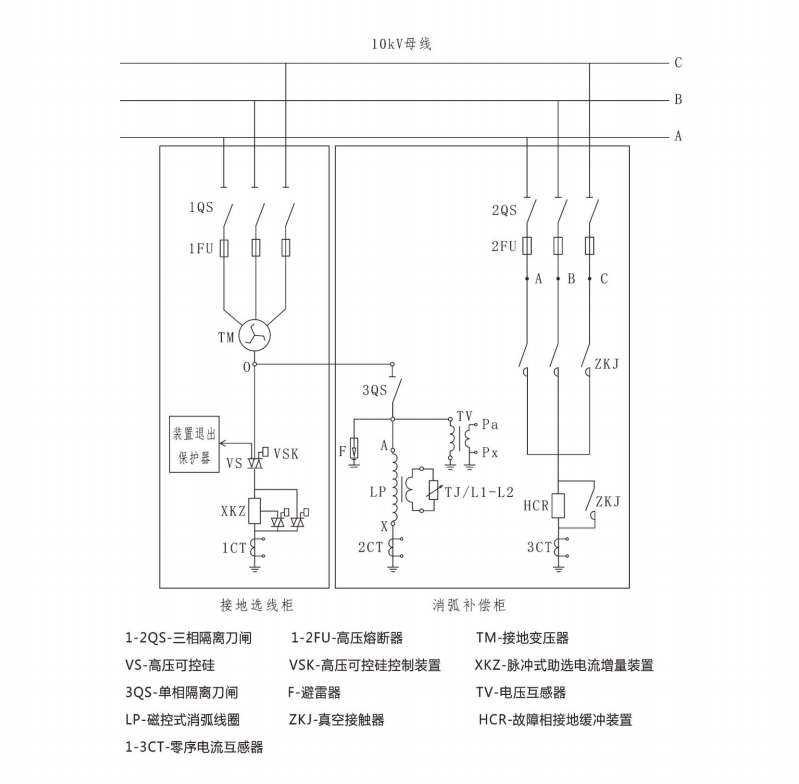

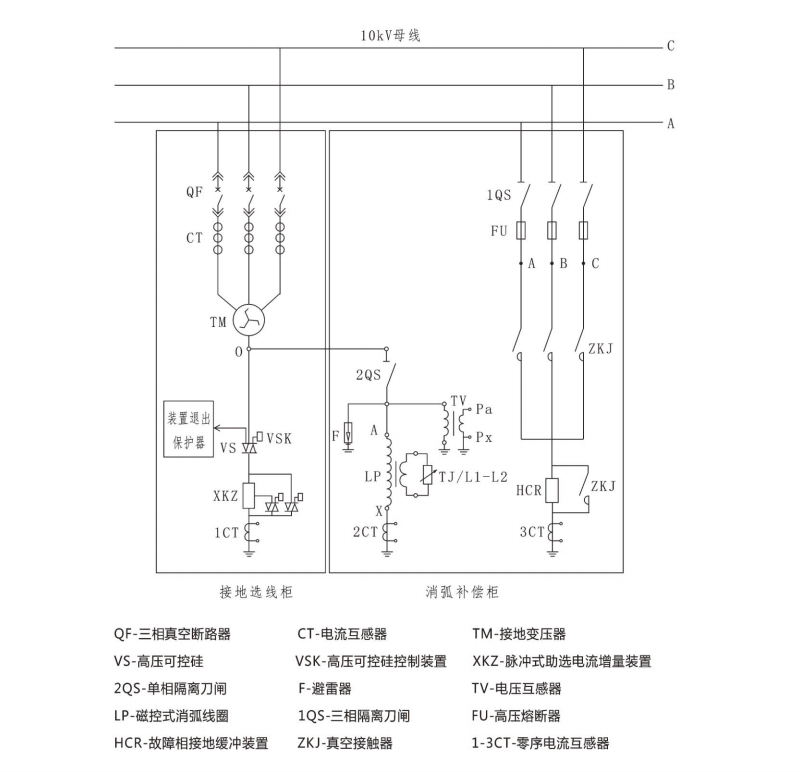

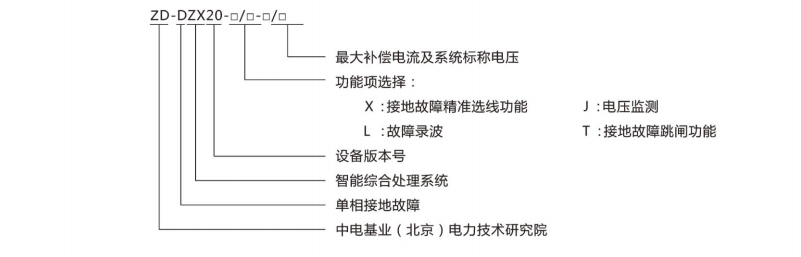

ZD-DZX20单相接地故障综合处理装置型号
