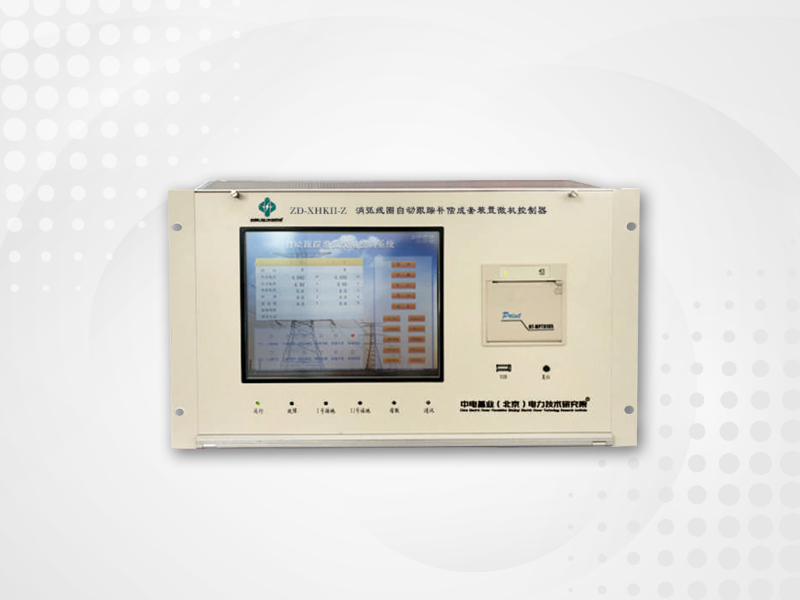

消弧线圈自动跟踪补偿成套装置微机控制器

概述

       微机控制器是消弧线圈自动跟踪补偿成套装置中的核心控制单元，在整套装置运行中起到数据实时测量，系统电容电流自动运算，消弧线圈自动跟踪补偿控制，系统运行状态监测，接地报警，数据存储，通讯上传等作用。

性能指标

       工作电源：AC/DC220V或DC110V，可靠工作的电压范围-20%~+20%;

       电容电流测量误差：<2%;

       中性点位移电压测量误差：<2%;

       接地响应时间：小于60ms。

功能特点

       通用兼容性：

       1、适用于调匝，调容，偏磁，相控等四种调节方式消弧线圈跟踪补偿成套装置。

       2、双语种显示，可同时显示中文、英文（或其它指定语种），可适合不同用户使用。

       3、对消弧线圈的运行状态可以灵活的现场设置，可现场进行“欠补、等补、过补”的状态设置，可以适应任何用户现场对补偿状态的要求。

       4、具有电流互感器变比设定功能，用户可任意选择电流采集的互感器，并可在装置的设置菜单中灵活设置，以适应各种电流互感器的兼容使用。

硬件特点∶

       1、采用6U大空间机箱，便于更多功能的实现和设备的散热抗干扰。

       2、核心电路采用抗干扰处理措施，增强了装置运行的稳定性。

       3、采用全彩10.5寸大屏液晶显示器，触屏操作，灵敏度高，设置灵活，方便用户使用。

        4、控制器面板配有前置标准USB接口，可方便用户数据导出。

        5、带有RS232/485及以太网电口和光口等通讯接口，可以满足各种电站现场通讯的需求。

        6、控制器配有微型打印机，采用热敏打印，快速清晰，节约耗材。

人性化设计功能:

       1、采用快捷方式设置，把对消弧线圈常用操作项目的操作口令直接放置于控制器主画面，便于操作员直接操作，省去繁琐的操作工序和时间。

       2、将控制器自身的设置、打印、导出等功能直接置于设备主画面，一键式完成。

产品实用性功能∶

       1、人机对话功能︰能够实现自动/手动控制方式的切换功能、时间参数、运行参数和控制参数的设置功能、故障信息查询功能等。

       2、远传功能:具有远动接口RS232、RS422/485，多种波特率可选，带有CDT、MODBUs.IEC61850等多种通讯规约可方便与变电所微机监控系统相连。

       3、避开谐振点，降低位移电压功能︰预调节工作状态的消弧线圈在运行中容易引起系统正常情况下位移电压升高并超过用户允许值，本装置可以在现场通过设置来避开谐振点运行模式，降低系统位移电压。

       4、控制器增设了“脱谐度”设定，增加设定菜单（残流下限设置），在适应用户要求方面，可以考虑按脱谐度为基准，也可考虑按“电流为基准”。

       5、控制器的控制方式可实现一控一或一控二功能，即一台控制器可以同时控制两套消弧线圈装置运行，并且控制方式可在设置菜单中自由设置切换。

       6、装置具有位移电压阀值设置功能，可根据用户需要，或在用户允许的范围内对系统的位移电压进行灵活设置，可以防止装置频繁调档现象。

       7、装置具有识别功能，装置可对用户供电系统的运行方式进行自动识别及自动转换，当用户系统为并列运行或分列运行时，装置可以根据运行状态的变化来改变对消弧线圈控制方式，以达到合理的运行状态。此功能可以单台控制器适用于两段母线系统。

       8、联机运行功能︰自动识别系统运行方式，实现两台及以上装置并联运行，及通过通讯口与其它厂家消弧线圈设备联机运行。

       9、报警功能:单相接地故障时均可发出声、光报警，并能以中文方式显示及远传。

       10、记忆功能∶具有掉电保留储存信息的功能，大容量存储电子硬盘可记录控制器动作信息、接地信息及故障信息的历史数据，确保控制器工作电源或注入电源断电后所设参数不会丢失。

      11、故障查询功能:可对设备自身设置参数及系统发生单相接地故障时存储的各种记录信息进行方便查询。查询操作方便，大屏显示直观。

      12、系统状态判断功能∶自动判断系统中接地故障和瞬时接地故障，并快速启动和退出消弧线圈补偿。

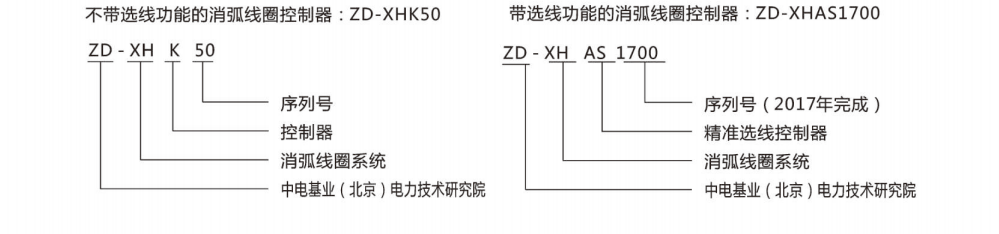

控制器型号
