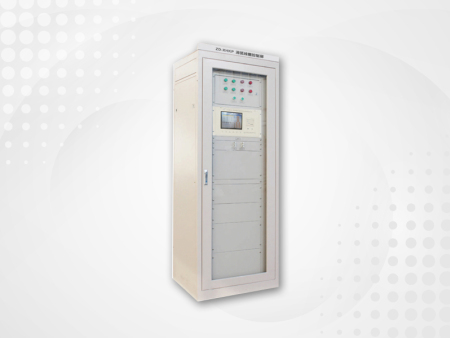

消弧线圈自动跟踪补偿成套装置主控屏

调容式消弧线圈是在消弧线圈装置中增设二次线圈，在二次线圈上并联若干组电容器负荷。

并联中电阻装置是安装于系统中性点，与消弧线圈并列联接的一套电阻柜综合选线装置，主要作用是在电网系统发生单相接地故障时，

消弧线圈接入电网系统中时，电网具备系统中性点，接地变的作用就是在不具备中性点的电网中利用接地变的结构为消弧线圈提供一个电源中性点。

调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。

偏磁式消弧线圈是采用在交流线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁心的磁导，从而实现电感的连续可调。

相控式消弧线圈也称“高短路阻抗式”，即成套装置中消弧线圈的一次绕组作为工作绕组接入配电网中性点，二次绕组作为控制绕组由2个反向连接的晶闸管短路

消弧线圈是指在系统中性点与大地之间接入的经过特殊设计的电感线圈。消弧线圈本体也是消弧线圈成套装置中的核心部件。 消弧线圈分类: 1、按绝缘方式分为:干式结构和油浸式结构﹔ 2、按调节方式分为∶调匝式、调容式、偏磁式（直流励磁式）、相控式（高短路阻抗式）。

为了预防预调节补偿方式的消弧线圈在电网正常状态下工作时，因消弧线圈的投入和测量产生的电网系统中性点不平衡电压升高而研究设计的。

微机控制器是消弧线圈自动跟踪补偿成套装置中的核心控制单元，在整套装置运行中起到数据实时测量，系统电容电流自动运算，消弧线圈自动跟踪补偿控制，系统运行状态监测，接地报警，数据存储，通讯上传等作用。
