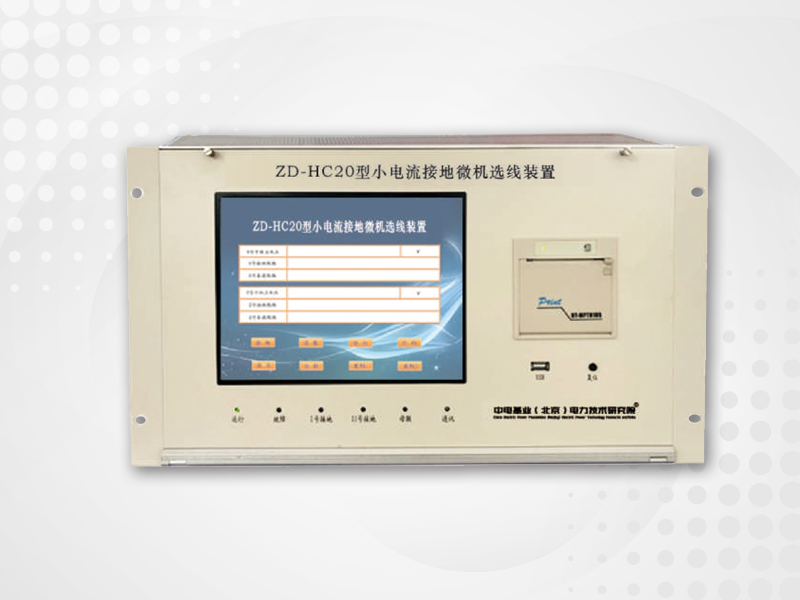

标准型台式小电流选线装置

概述

       ZD-HC20标准型台式小电流接地微机选线装置，内置集成了多种选线方法，适用于各种接地方式电网系统发生单相接地故障时，对接地故障线路的选择判定。

包含的选线方法

       1、群体比幅比相法:

先用“最大值”原理从线路中选出三条及以上零序电流的线路，然后比较这三条零序电流的相位，相位不同于另外两条线路的就是接地线路，若三条线路零序电流相位都相同，则判断为母线接地。

       2、五次谐波判定法:

中性点经消弧线圈接地系统由于消弧线圈对系统的补偿，导致系统中零序电流的基波分量非常小，所以基于基波分量的选线分析判定无法实现，而线路零序电流中含有丰富的谐波成分，则比较所有线路零序电流5次谐波分量的幅值与相位，大大增加了选线的准确率。

       3、有功功率判定法:

      由于中性点经消弧线圈接地系统故障线路零序电流的有功分量与正常线路极性相反，可以用这个特点进行选线。

      4、小波变换法:

      根据能量原则确定暂态电流集中的特征频带，再比较各条线路特征频带的模最大值首半波的极性以确定故障线路。该判断过程简单，抗干扰能力强，并且能够在只有2回线路的情况下选出故障线路。试验结果表明，该判据不受接地条件及接地方式的影响，就能够更准确可靠地选出故障线路。

      5、首半波判定法:

发生故障的半个周波内，故障线路零序电流与正常线路零续电流极性相反，因此可以通过比较首半波的零序电流极性进行故障选线。

      6、中值电阻法:

      通过开关在系统中性点接入一套电阻器装置或在经消弧线圈中与消弧线圈并联接入一套电阻器装置，发生接地故障时，若为瞬时性故障，则电阻不投入。如果是接地故障，则延时一段时间后闭合开关投入电阻，该电阻产生的有功电流仅流过故障线路，据此可实现准确接地故障选线。

      总结︰接地选线装置，可根据事先设定，依据不同接地方式，综合判断，快速准确的选择判断出接地故障线路。

装置的结构性能及功能特点

      ◆ 台式外型结构，尺寸:482.6mm*266.7mm ;

      ◆ 工作电源:AC/DC220V ;

      ◆ 常规型，可采集42路高压线路出线（特殊需要时可增加到60路） ;

      ◆ 装置可以区分瞬时接地和持续接地;

      ◆ 装置内置中文输入法，可汉字定义出线柜编号;

      ◆ 不用整定，调试简单，维护量小，自动选择显示故障线路;

      ◆ 选线方案，选线准确，带方向，可以区分线路和母线接地;

      ◆ 大屏彩色触摸液晶显示屏;

      ◆ 多语言显示;

      ◆ 可兼容各种变比的互感器信号采集;

      ◆ 具备主站与下设开闭所层级变电站的有效故障选线功能;

      ◆ 可扩展接地故障线路直接跳闸功能;

      ◆ 可适应各种通讯模式要求，具备RS232、RS485、光纤网口、以太网口等多种通讯接口，提供MODBUS、CDT、IEC61850等多种通讯规约;

      ◆ 可扩展提供接地故障录波功能，凭借装置自身屏幕尺寸实现就地查询波形文件;

      ◆ 控制器面板配有前置标准USB接口，方便用户数据导出;

      ◆ 控制器可扩展微型打印机，采用热敏打印，快速清晰，节约耗材。

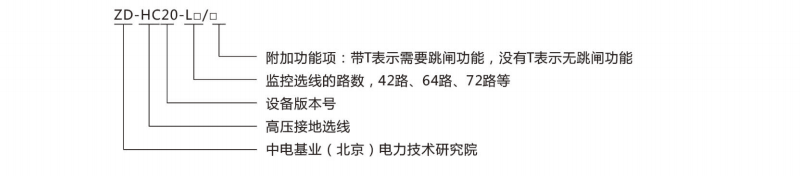

      ◆ 标准型台式小电流接地选线装置型号说明
