概述

       脉冲电流式小电流接地选线装置是在小电流选线装置中增加了可以控制的脉冲电流发生装置，即在系统的中性点上增加一套可以控制并脉冲输出电流的电阻器装置。同时对小电流核心控制器的选线程序进行了升级改进，采用此种选线成套装置，使选线的准确度有了大大的提高。尤其是在以消弧线圈方式接地的电网系统，其选线准确度提升更加明显。

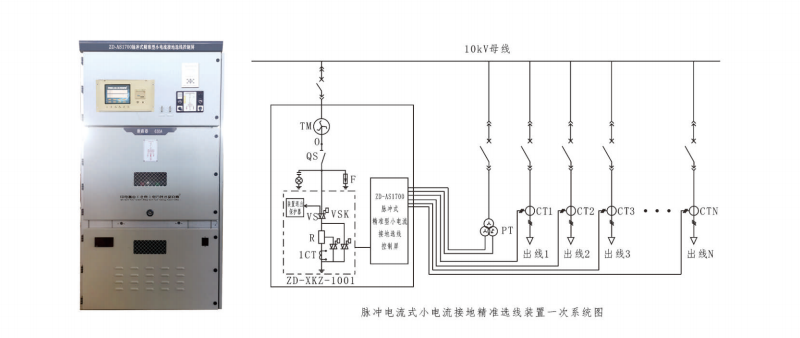

       成套装置的组成部分有︰接地变压器（系统无中性点时选配）、脉冲电流发生装置、主回路采集电流互感器、隔离刀闸成套装置、控制脉冲电流触发的可控硅装置、电流发生装置投切的监控保护系统、核心控制器、主控屏等部分，成套装置的系统结构图如下∶

脉冲电流式小电流接地选线装置的优势特点

· 可设置延时采集注入电流功能;

· 不受系统干扰、不对系统产生危害;

· 具有连续不低于5次的系统零序电流及故障电流采集、比较功能;脉冲式助选电流增量装置具备电流可调节功能;

· 可适用多级开闭所变电站内灵活准确的判定故障线路;◆带有重判功能，以更加准确的保证选线的准确性。

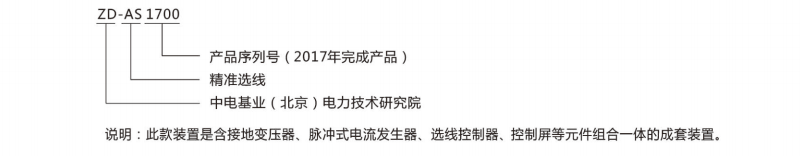

脉冲电流式小电流接地选线装置型号
