发电机主出线柜

概述

       发电机主出线柜安装于发电机主出线与发电机出口断路器之间，装置适用于火力发电，水力发电，柴油机发电等各类型发电领域。

       发电机主回路出线转接柜的作用是起到发电机主回路出线与母线或发电机出口断路器柜之间的转接，同时柜内按不同场合及需求设计安装电压互感器、电流互感器、避雷器、防护电容器等，以便对发电机主出线的各种信号进行采集、测量、保护等。

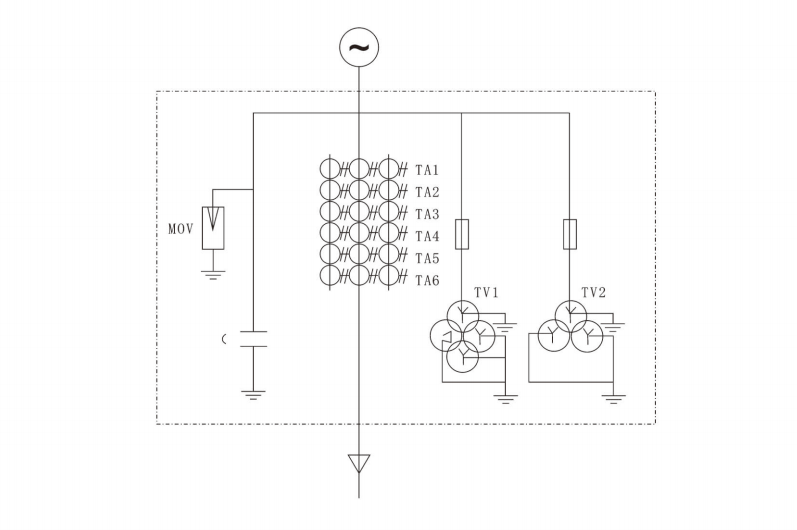

发电机主出线柜的系统结构图

发电机主出线柜技术参数

       1、发电机主回路出线转接柜适用环境∶

       ★ 发电厂温度-20~+45C ;

       ★ 相对湿度≤85%;

       ★ 海拔地点≤2000m ;

       ★ 无经常性的剧烈震动、无腐蚀性可燃性气体或水蒸汽的污染环境中使用。

       2、根据用户不同需求定制，可采用铜排出线或电缆出线，满足不同额定电流的使用需求。

       3、柜体可采用不锈钢板、冷轧钢板、覆铝锌板等制作，满足不同防护等级及场合需求。

       3、柜内电器连接均采用铜排,铜排规格满足设计要求。

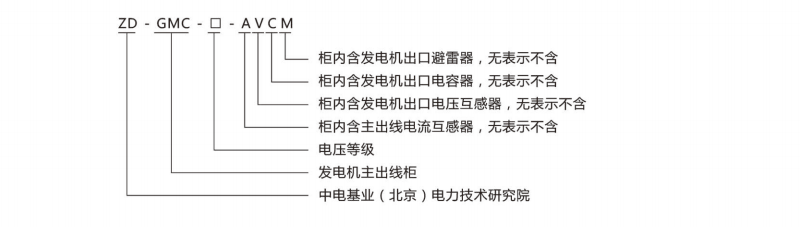

发电机主出线柜型号
