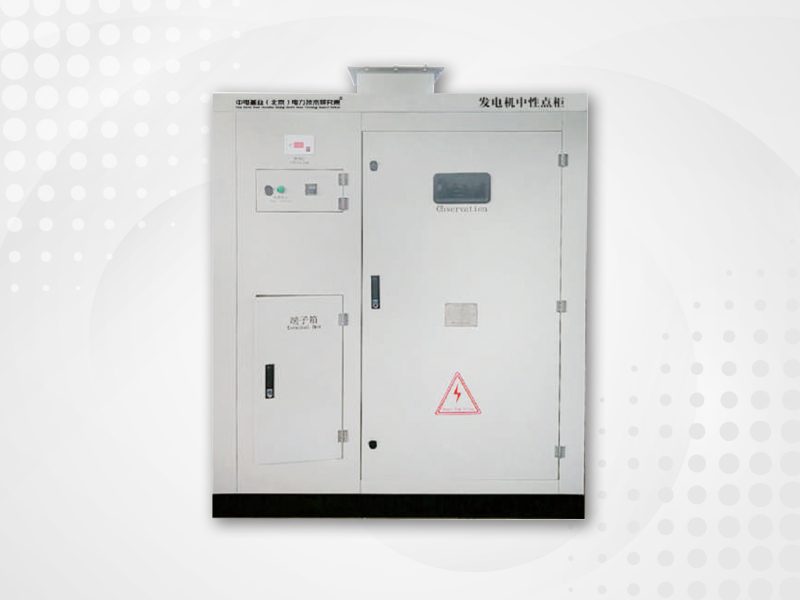

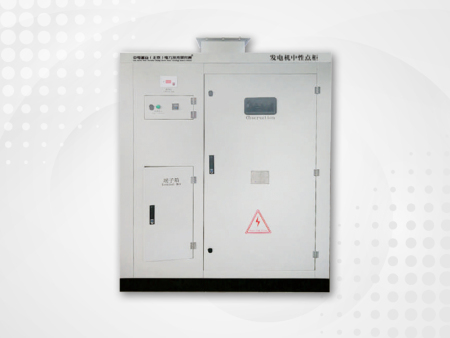

发电机中性点出线柜

概述

       发电机中性点出线柜安装于发电机定子中性点与大地之间，装置适用于火力发电，水力发电，柴油机发电等各类型发电领域。

       发电机中性点出线柜的作用是发电机中性点经中性点接地柜实现接地，发电机中性点接地柜按用户需求可设计成多种接地模式，如经接地柜直接接地，经电抗器接地,接地变压器接地或经接地电阻器接地等。同时柜内按不同需求设计安装各类电压电流互感器，以便对发电机主出线的各种信号进行采集保护。

发电机中性点出线柜性能参数

      1、发电机主回路出线转接柜适用环境:

      ★发电厂温度-20~+45°℃ ;

      ★相对湿度≤85%;

      ★海拔地点≤2000m ;

      ★无经常性的剧烈震动、无腐蚀性可燃性气体或水蒸汽的污染环境中使用。

      2、根据用户不同需求定制，可采用铜排出线或电缆出线，满足不同额定电流的使用需求。

      3、柜体可采用不锈钢板、冷轧钢板、覆铝锌板等制作，满足不同防护等级及场合需求。

      4、柜内电器连接均采用铜排，铜排规格满足设计要求。

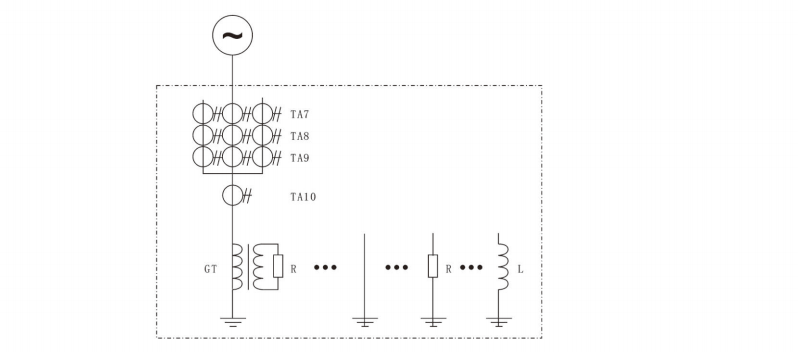

发电机中性点出线柜系统结构图

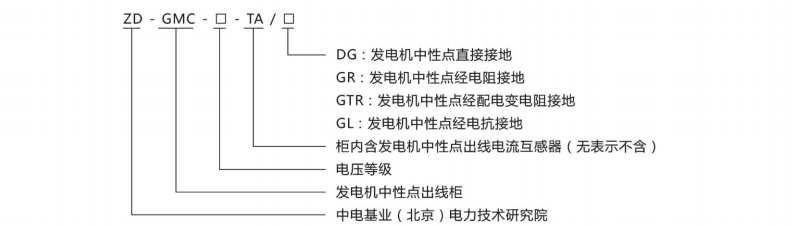

发电机中性点出线柜型号
